[Network] OSI 7 계층 - 3계층 IP, 서브네팅, 슈퍼네팅, CIDR

🌱오늘의 공부🌱

LAN, WAN

OSI 7 Layer

IP : 서브네팅, 슈퍼네팅, CIDR

TCP/IP Layer

---



#LAN : Local Area Network

허브나 스위치 이용해 단말들 연결 / 라우터 필요X

높은 대역폭



#WAN : Wide Area Network

LAN을 연결하는 네트워크 : 라우터와 같은 L3 장비 이용해 연결

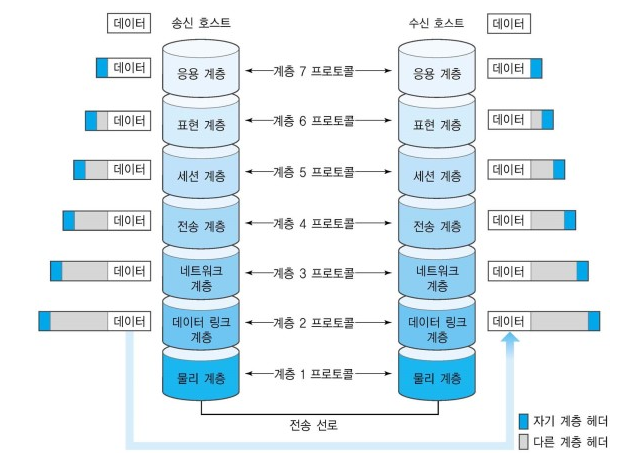

#OSI 7 Layer

Application 응용 : 웹브라우저

Presentation 표현 : 데이터 표현, 압축, 암호화

Session 세션 : 원격 장치와의 세션 연결 수립, 유지, 해제

Transport 전송 : 데이터를 링크로 보낼 수 있는 크기로 세그멘테이션, 오류제어 / 세그먼트, 데이터그램 / TCP, UDP

Network 네트워크 : 로컬 시스템과 원격 시스템의 논리적인 주소 추가 > IP주소 / 패킷

DataLink 데이터링크 : 데이터 링크의 종류에 따라 추가적인 정보 추가(LAN은 MAC주소) / 프레임

Physical 물리 : 데이터를 전기신호나 무선신호로 변환



#계층별 주소

응용 계층 : URI = URL + URN

전송 계층 : 포트번호 / 1 ~ 1023 Well known 포트



네트워크 계층 : IPv4(32비트), IPv6(64비트)

데이터링크 계층 : LAN은 MAC주소(48비트)





#3계층 네트워크 계층 : 패킷을 라우팅하기 위해 필요한 정보 담고 있음

#IP

-IPv4 헤더



Time to Live : 데이터그램이 이동할 수 있는 단계의 개수 = 라우터가 중간에 몇개가 있는지

-IPv4 : 인터넷상에서 호스트 구분하기 위한 주소, 32비트 > 8비트씩 . 으로 구분하고 10진수로 변환

네트워크와 호스트부분으로 구분 > Netmask 사용

Netmask는 1이 연속되는 형태로 1이 끝나는 부분까지가 네트워크 주소

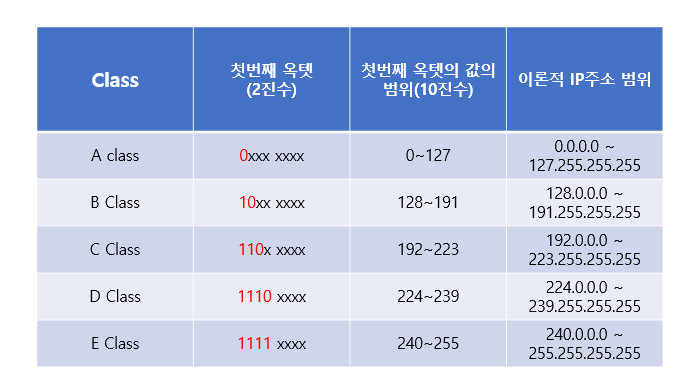

A, B, C클래스에만 호스트 할당 가능, 기본 netmask 정해져 있음

Netmask가 모두 0인 경우는 전체 주소, 모두 1인 경우 IP주소 자체를 의미

#공인 IP주소 vs 사설 IP주소

공인 IP주소는 인터넷상에서 유일한 주소

사설 IP주소는 인터넷이 불가능한 중복이 가능한 주소

공인IP는 서브넷 필수, 공인IP는 인터넷 상에서 1개밖에 없는 유일한IP

사설IP는 세부적으로 서브네팅할 필요는 X

사설IP 주소가 할당된 호스트에서 인터넷을 하기 위해서는 NAT동작(라우터 또는 공유기)을 하는 시스템을 Gateway로 설정해야함(공인 IP주소로 바뀌어야 외부랑 통신가능)



#서브네팅

클래스풀 네트워크를 작은 구모의 네트워크 세그먼트로 나누는 것 > IP 효율적으로 할당 가능

VLSM : 서브넷을 다시 서브네팅하는 것



#슈퍼네팅

Q. 다른 네트워크 172.31.0.0/24 172.31.1.0/24 2개를 합치려면?

A.0000 0000 0000 0001 넷마스크가 다 1이기 때문에 1111 1111 둘 네트워크는 다른거임 > 0으로 호스트비트로 바꾸면 1111 1110 두 네트워크가 같은 네트워크가 되는거임 (0000 0000 0000 0001)

⇒172.31.0.0/23

*슈퍼넷팅은 네트워크 비트 줄어듦, 서브넷팅은 네트워크 비트가 늘어남

*슈퍼넷팅은 라우팅 정보를 줄이기 위해 사용함

Q.172.31.32.0/24 172.31.33.0/24 172.31.34.0/24 172.31.35.0/24를 합치려면?

A. /24니까 0010 0000 0010 0001 0010 0010 0010 0011보면 1111 1100으로 바꾸면 같아짐 > 172.31.32.0/22



#CIDR : Classless Inter Domain Routing



클래스 없는 도메인 간 라우팅 기법, Prefix(접두어)를 이용한 주소 지정 방식 > 클래스별로 나누는 방식보다 유연성 더해줌







#TCP/IP 4 Layer

OSI 7계층은 이론 중심이고 TCP/IP 4계층을 실제 실무에서 사용



---

#에뮬레이터 vs 시뮬레이터

에뮬레이터 : 원본 기기의 하드웨어와 소프트웨어를 똑같이 복제하여 대체하는 방식/ GNS3(오픈소스 네트워크 에뮬레이터)

시뮬레이터 : 원본 기기의 소프트웨어 환경만 흉내 내어 작동 원리를 테스트하는 방식 / Packet Tracer(Cisco사 시뮬레이터)
